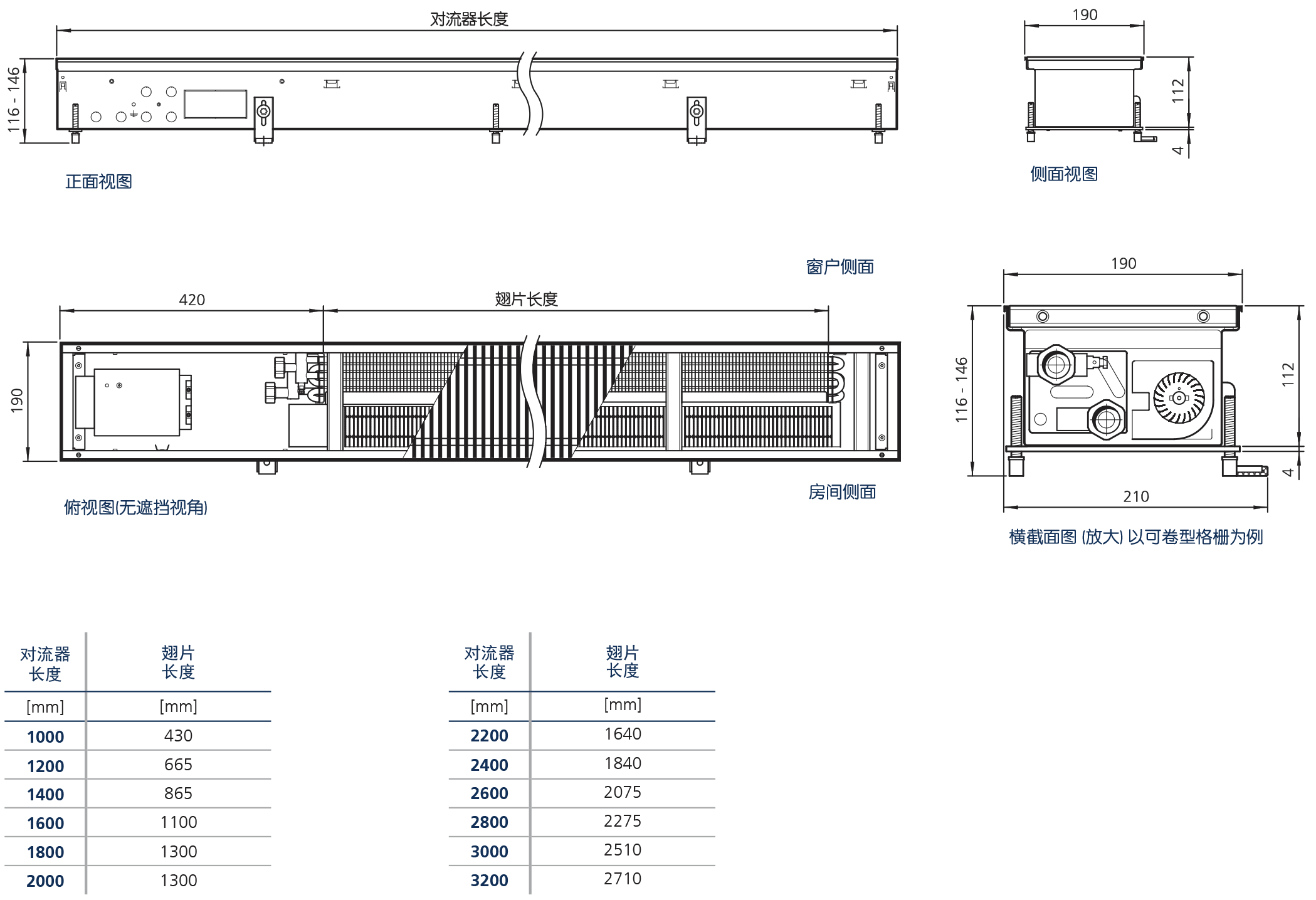

技术图示 （所有测量单位均为毫米）

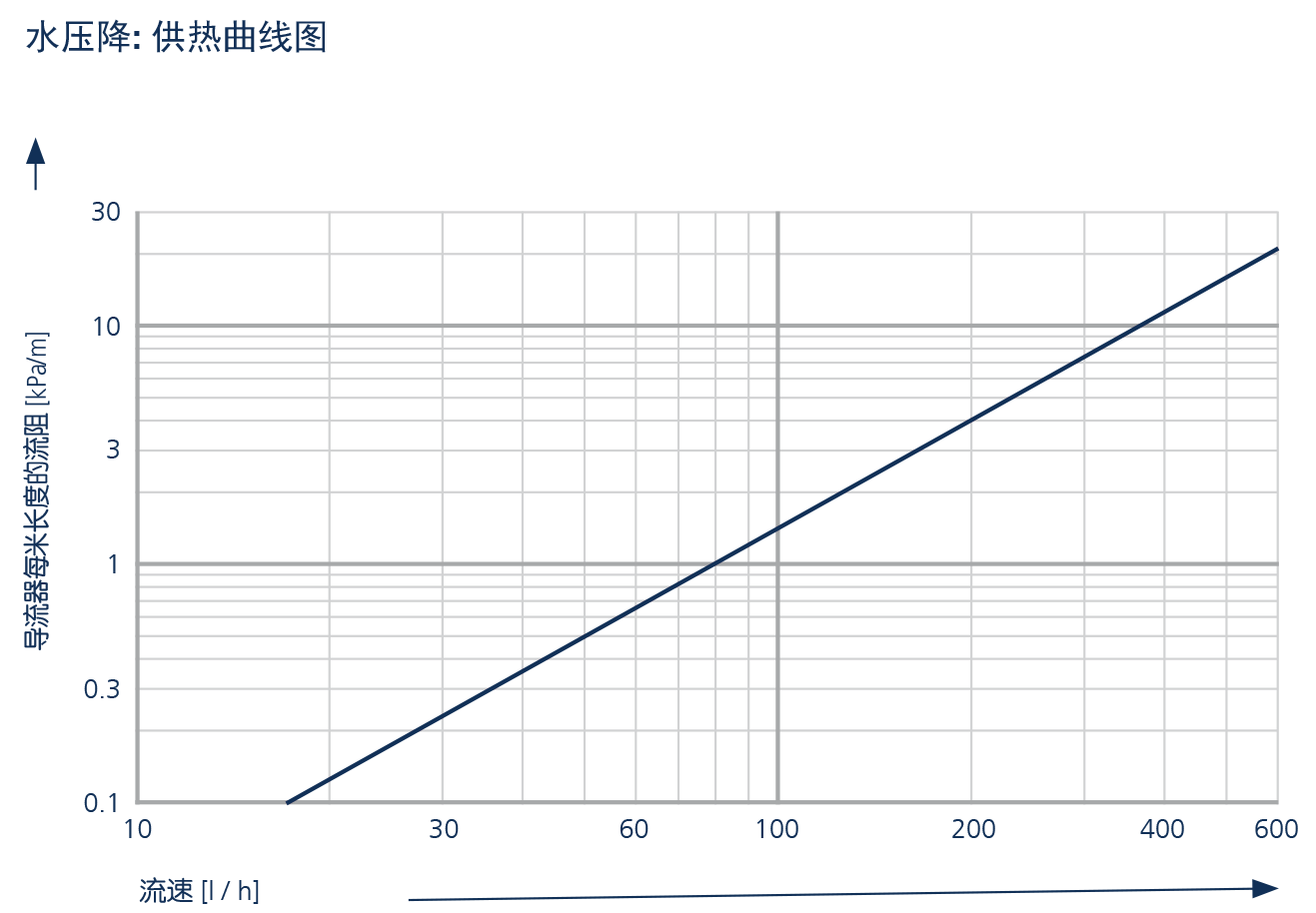

供热曲线图

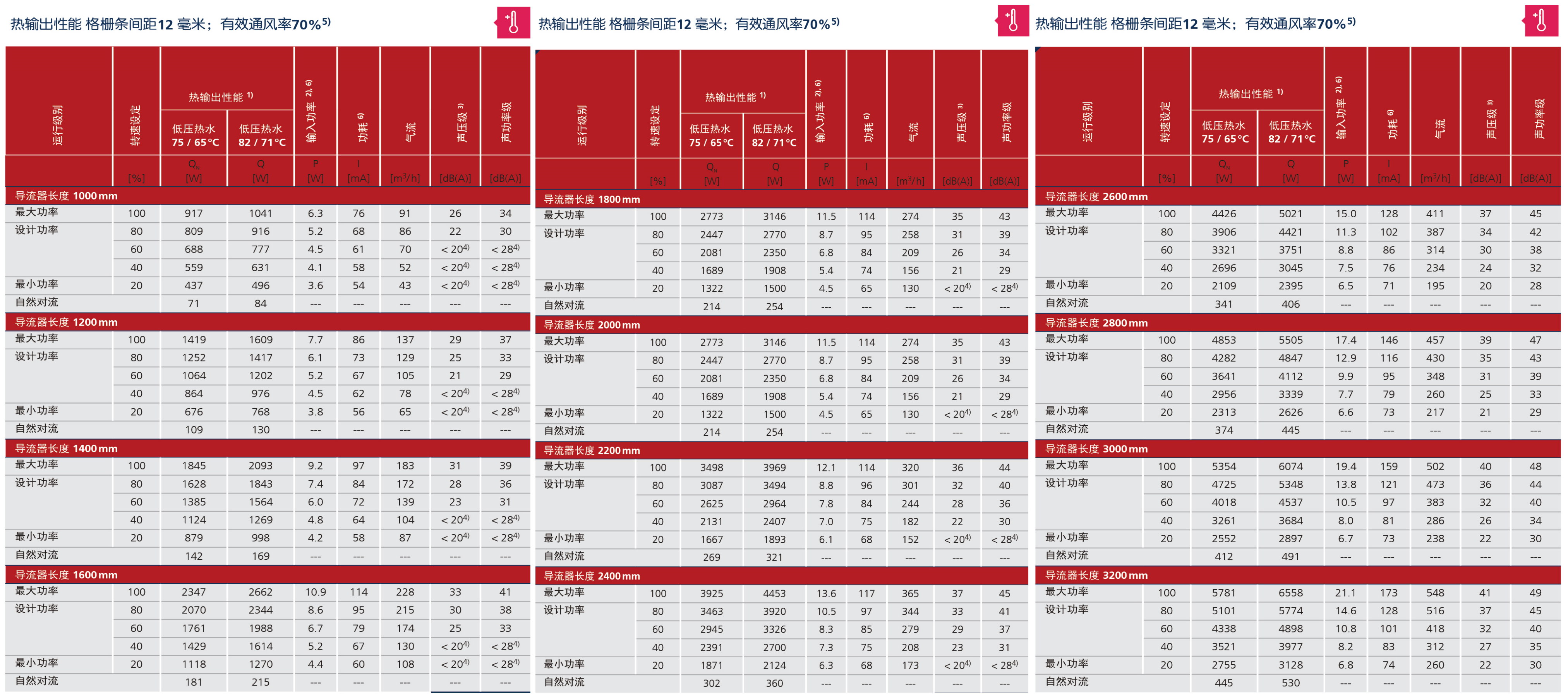

热输出性能

QN [W] = 标准热输出

Q [W] = 热输出功率

1) 在室温20°C时测量

2) 每个 146906 型电热执行器需额外增加1 W的功耗

3) 在计算声压级时，假定房间衰减为 8 dB(A)。相当于2米的距离、100m3 的房间容积和 0.5 秒的混响时间（符合 VDI 2081标准）

4) 声压级 < 20 dB (A) 和声功率级 < 28 dB (A) 在正常测量和听觉范围之外

5) 格栅条间距为 9 毫米（阳极氧化铝、黄铜色）和 10.5 毫米（不锈钢）时的热输出；

有效通风率为 65 %是通过计算程序测算的。

6) 有关24 伏机电式的功率和电流消耗，请参见24伏机电式版本的控制技术参数表
